저항, 인덕터, 커패시터

1. 저항

전류의 흐름을 방해

위상차 없다,

전력이 소비된다 ; 직렬(전류동일): 저항에 비례 / 병렬(전압동일): 저항에 반비례

2. 인턱터 / 리액터

전류의 변화에 반대대응하여,전류의 흐름을 방해하는 자기장을 통하여 기전력을 발생-전류흐름 조정 : 고조파 전력 억제

위상차 발생, 소비되는 전력은 없다

* 자기유도기전력과 인덕턴스(헨리 H : 전류를 받아 자속을 만들어 내는 능력)

3. 커패시터

전압의 변화에 대응하여 전류의 흐름을 방해하는 전기장을 통하여 전압흐름 조정 : 시스템에 안정적 전압 공급, 직류성분 차단

위상차 발생, 소비되는 전력은 없다

* 정전용량과 커패시턴스(쿨롱 Q : 전압을 받아 전하를 축적하는 능력)

4. 리액턴스 X : 유도리액턴스 + 용량리액턴스 ; 전류의 흐름을 방해, 전력소모는 없음,

교류전원 : 주파수성분 --> 복소수의 개념( X : 복소수의 허수 성분)

5. 임피던스 Z : 저항 R + 리액턴스 X

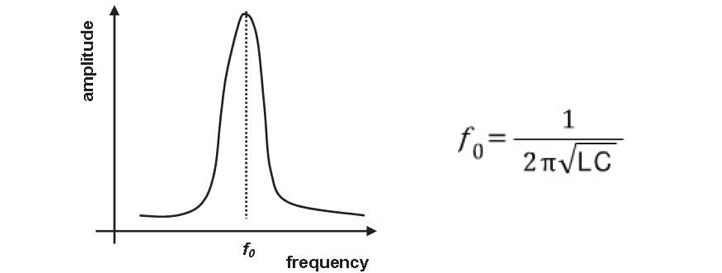

6. 공진전류 : 공진주파수에서의 최대 전류

* 공진주파수 : 유도리액턴스 와 용량리액턴스가 같아져 리액턴스 성분이 상쇄되는 주파수

임피던스가 최소가 되는 조건 : 최대 전류가 흐른다

7. 어드미턴스 Y = 컨덕턴스 G + 서셉턴스 B

8. 무효전력 : 리액턴스 성분으로 인한 전류에 의하여 생기는 전력(단위: Var),실제로 일하지 않음

* 역률 : 유효전력 / 피상전력

* 무효전력을 줄이기 위하여=역율을 좋게 하기 위하여 : 위상차를 줄여야 한다

9. 진상역율 : 케패시터 성분에 의한 역률

* 페란티현상 : 무부하나 약부하상태에서 송전선로의 분포 캐패시턴스 성분에 의한 충전전류로 이하여 수전단 전압이 송전단 전압보다 높아지는 현상/진상무효전력 증대 --> 분로리액터(인덕터)설치, 동기조상기, 컨덴서 투입제어등의 무효전력제어 한다

지상역율 : 인덕터 성분에 의한 역률

* 지상역률을 개선하기 위한 캐패시터 용량 계산
